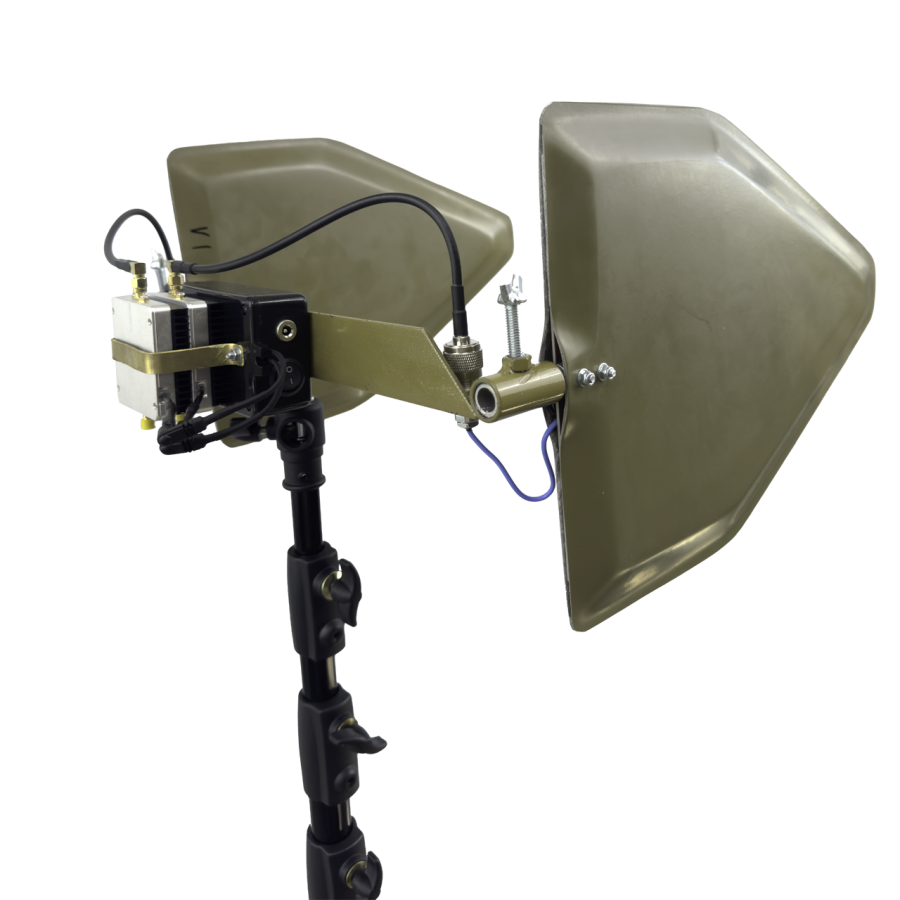

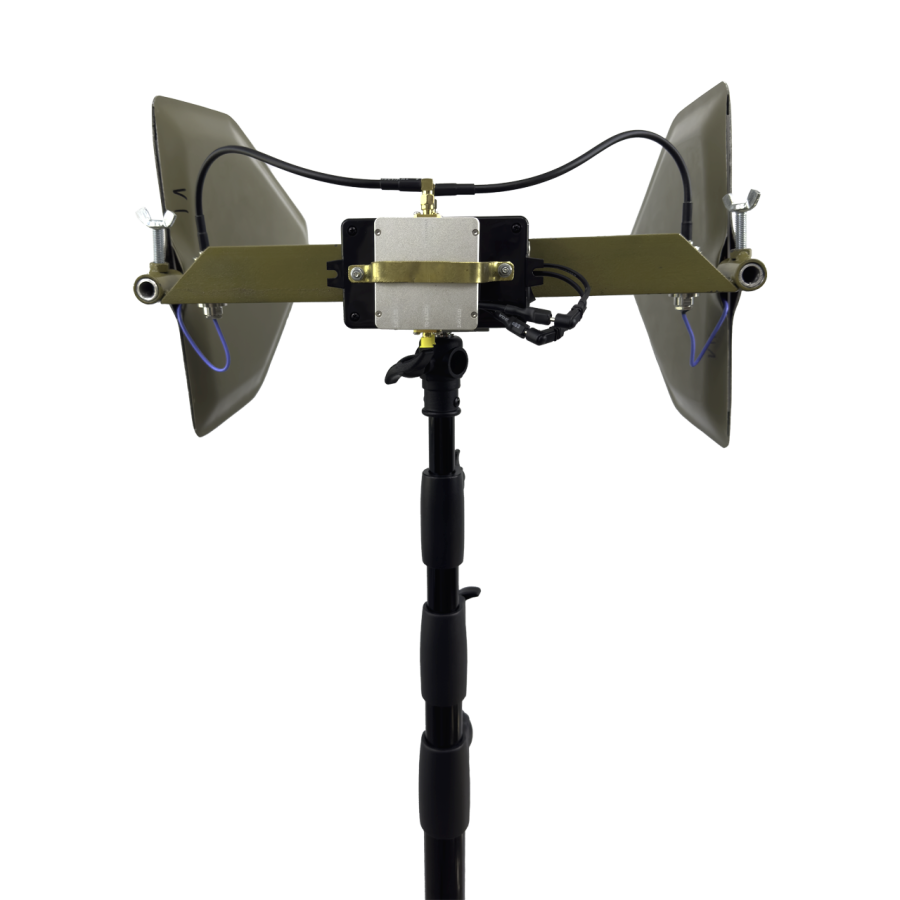

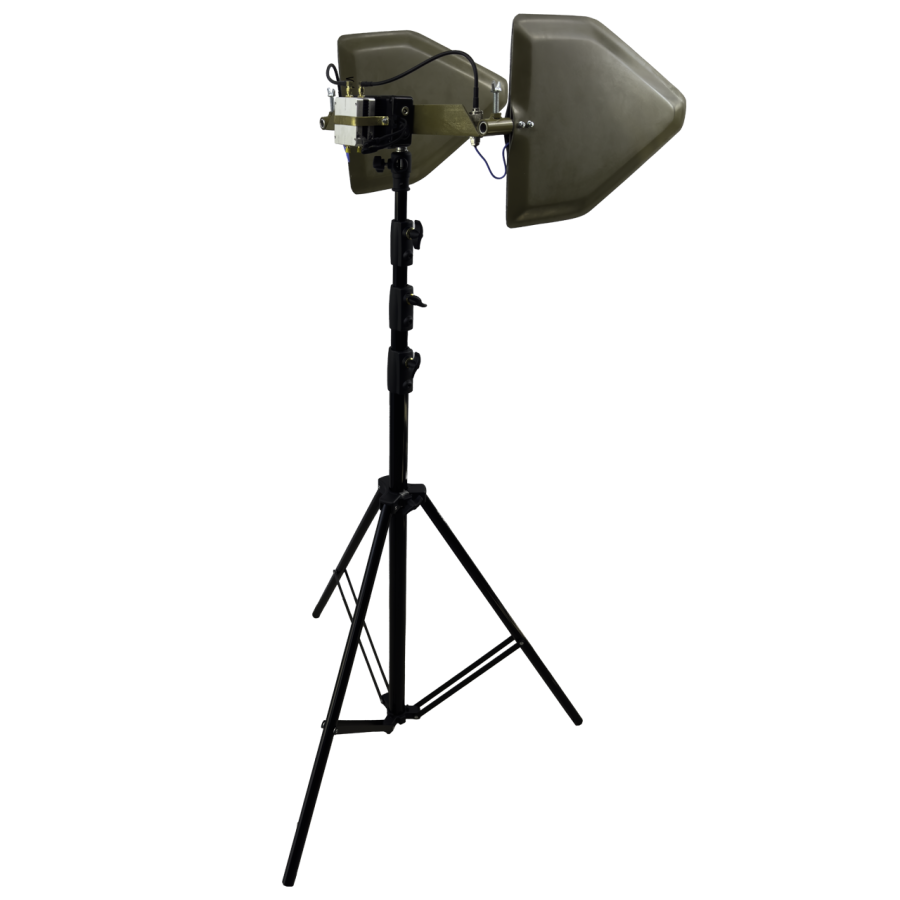

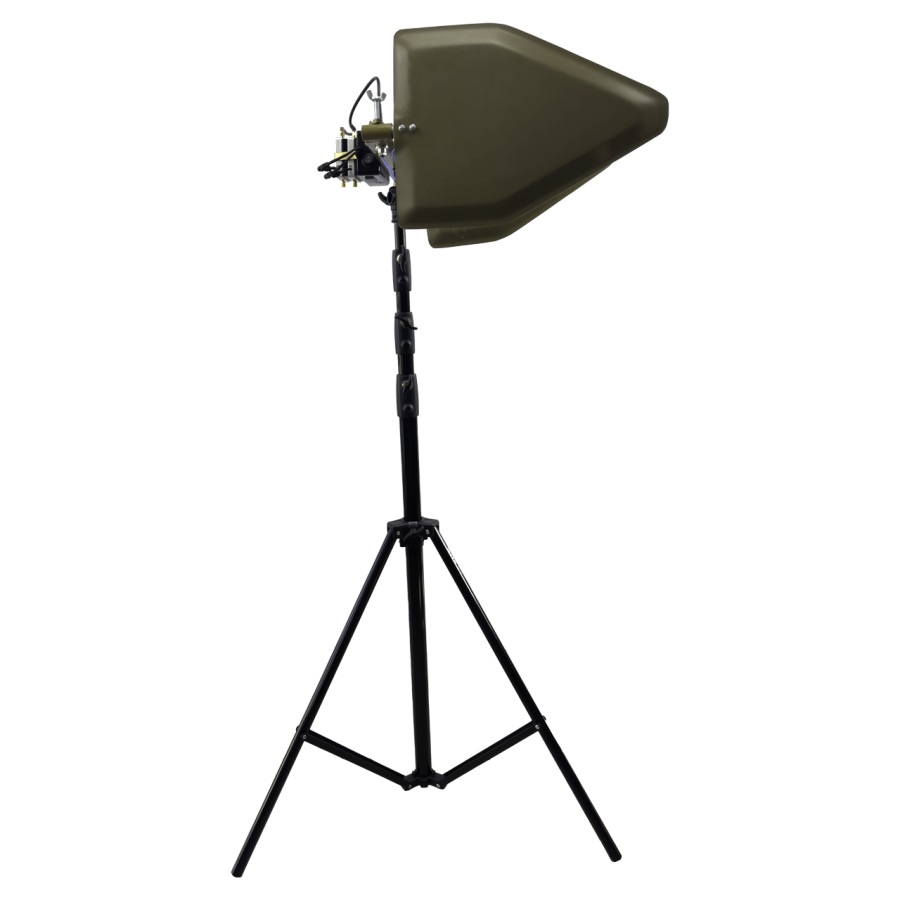

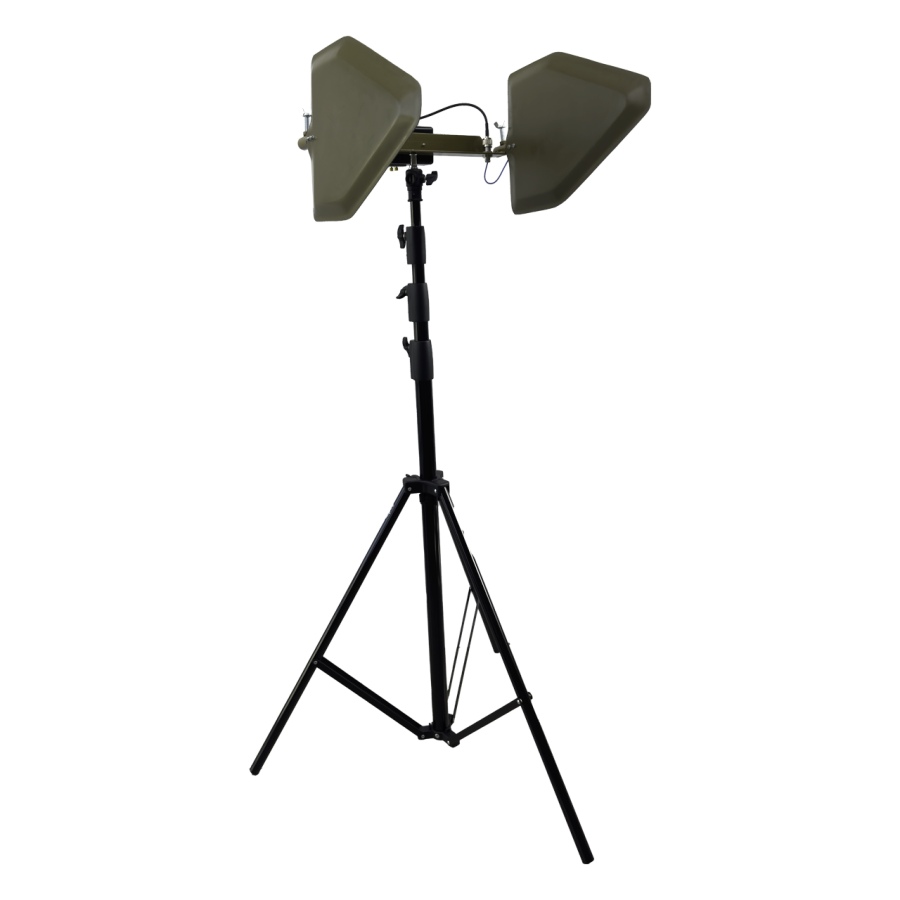

Система збільшення радіусу дії Антена Kvazar ЛПА 600-6000 МГ

Логоперіодична антена 600–6000 МГц — виконана на друкованій платі.

• Розроблена для 0.6–6 ГГц
• Працює з лінійною поляризацією
• Діаграма (H): ≥90°; Діаграма (V): 60°–85°
• Крос-поляризаційна розв’язка: 25 дБ
• Підсилення: 7.6–6 дБ

Логоперіодична антена 600–6000 МГц — антена UHF, L, S, C-діапазонів, призначена для передачі та прийому радіохвиль, часто використовується для моніторингу. Антена виконана у вигляді єдиного блоку з кабелем для підключення передавача, приймача або аналізатора спектра.

Ключові особливості:
• Широкий робочий діапазон: 600–6000 МГц
• Компактні розміри: 362 × 219.2 × 6 мм
• Діаграма (H): ≥90°; Діаграма (V): 60°–85°
• Крос-поляризаційна розв’язка: 25 дБ

Основні функції:
• Передача або прийом сигналів UHF, L, S, C-діапазонів
• Моніторинг частотного спектра у відкритому просторі

Специфікація

• Робочий діапазон частот, МГц: 600–6000

• Підсилення, dBi: 6–7.6

• КСВ: 2.5

• Поляризація: лінійна

• Крос-поляризаційна ізоляція, дБ: −25

• Діаграма спрямованості:
  • по горизонтальній площині: ≥90°
  • по вертикальній площині: 60°–85°

• Рівень бічних пелюсток відносно головного променя, дБ: −6

• Вхідна потужність, Вт: 15

• Хвильовий опір, Ом: 50

• Роз’єм: SMA або N

• Розміри, мм: 363 × 219.2 × 6

• Вага, кг: ≤2

• Кріплення: монтаж на вертикальну трубу діаметром 50–100 мм

• Матеріал кожуха: поліетилен 2 мм

  Комплектація:

  1 x Антена Kvazar

  1 x Кабель N → SMA (20 метрів)

  2 x Перехідник SMA → SMA (20 см)

  1 x Блок підсилювачів (4 Вт) з блоком зарядки

  2 x Пачкорд IPEX → SMA (15 см)

  2 x Антена Wi-Fi (2,4 ГГц)

  1 x Інструкція з переобладнання пульта
